Arnold DB BR 141

Anzeige:
Neues von Lemke Collection - Hobbytrain / KATO

Überblick

Decoder: Kühn N025
Digitalformat: DCC
Schnittstelle: Nein
Fräsarbeiten: Ja

Einbau

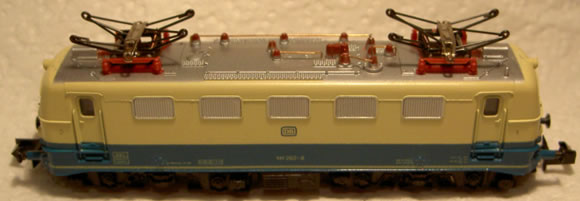

arnold db 141

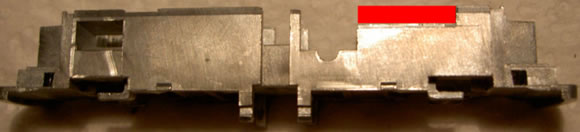

Das Gehäuse der Arnold DB 141 lässt sich durch leichtes Spreitzen der Seitenwände abnehmen. Am Chassis muss an der rot eingezeichneten Fläche ein Platz für den Decoder geschaffen werden.

arnold db 141

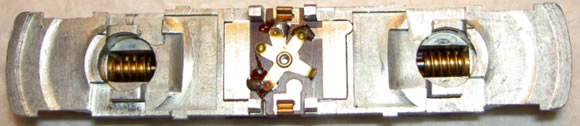

Am unterseite des Chassis ist eine Platine für die Umschaltung zwischen Ober/Unterleitung. Da dieser im Digitalbetrieb nicht benötigt wird, habe ich den Schalter fix angelötet.

arnold db 141

Nach dem Entfernen des Kondensators und der Spule muss man an den markierten Stellen die Leiterbahnen trennen. Der Decoder kann jetzt mit einem doppelseitigen Klebeband platziert werden. Die Anschlussdrähte werden entsprechend dem nachstehenden Bild angelötet.

arnold db 141

Jetzt ist die Lok fertig für die erste Probefahrt.
Viel Spaß!
Hugo Booister, Niederlande

Danke an Hugo Booister für die Zusendung.

Zurück zur Decoder-Einbaubeispiele-Übersicht


Das sagen User zu diesem Thema (2 Beiträge):


Von: Hossy
Am: 07.11.2022 11:55

Hallo Hr. Booister,
vielen Dank für die Anleitung, aber muss die Platine für den Decoder auch ausgeschnitten werden und damit die Minus-Leiterbahn zum Licht durchtrennt werden, um den Decoder zu platzieren?
Viele Grüße
Hossy

Am: 15.04.2019 12:14

Hallo Hr. Booister,
ich habe meine BR141 nach Ihrer Anleitung versucht umzubauen. Ich bekam immer einen Fehler auf dem Display meiner Zentrale angezeigt. Nach eingehender Untersuchung des Motors und seiner Anschlüsse habe ich festgestellt, dass am Motor zwei kleine Kontaktfahnen eine Verbindung zum Gewicht hergestellt haben. Nachdem ich deise entfernt hatte, funktionierte alles einwandfrei.
Gruß
Detlef Blech
