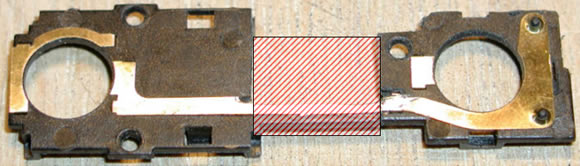

Die BR 96 Mallet ist eine echte Herausforderung für den Decodereinbau. Nach längerem Abwägen wo der beste Platz für den Decoder sei, wurde entschieden, den Decoder unterhalb des Motors zwischen dem Motor und den Drehgestellen zu platzieren.Nach dem Abbau des Führerhauses und der Seitenkästen können die Drehgestelle ausgebaut werden (siehe "Waschzettel"). Die Platine ist mit drei Schrauben befestigt und kann danach problemlos ausgebaut werden. Um Platz für den Decoder zu schaffen, muss aus der Platine eine Fläche von ca. 13x10 mm ausgefräst werden (siehe Bild unten).
Danach werden auf der anderen Seite der Platine die beiden Spulen und die beiden Kontakte zum Motor entfernt (siehe Bild unten). Die beiden Kontakte sind nicht mehr erforderlich, da der Decoder direkt am Motor anschlossen wird.

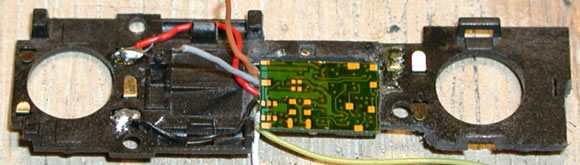

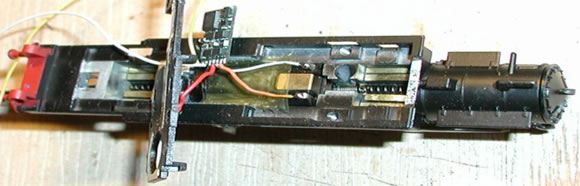

Nun kann der Decoder angeschlossen werden. Zuerst wird die Stromabnahme auf der unteren Platinenseite angelötet (siehe Bild oben). Danach werden die Kabel für den Motor angelötet (siehe Bild unten).

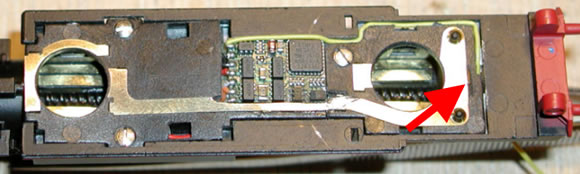

Jetzt wird die Platine wieder an der Lok angeschraubt. Die hintere Beleuchtung ist richtungsabhängig geschaltet. Hierzu wird der vorhandene Kontakt des Birnchens (siehe Pfeil) mit einer kleinen Trennscheibe abgetrennt und das Birnchen direkt am gelben Decoderkabel angelötet. Um ein wenig Platz für das gelbe Kabel zu schaffen, muss die Platine an den Stellen, an denen das Kabel vorbeigeführt wird, etwas abgefeilt werden (siehe Bild unten).
Die vordere Beleuchtung steht auf Dauerlicht, da das Birnchen im vorderen Drehgestell untergebracht ist und der Anschluss an den Decoder zu Problemen führen könnte.
Hinweis: Die Glühbirnchen müssen für die Digitalspannung ausgelegt sein! Alte 12 V-Birnchen können überhitzen und umliegende Kunststoffteile verformen!
