Mehano Diesellok G2000 mit einzeln schaltbaren Lichtfunktionen

Anzeige:
Arnolds Modell Web

Überblick

Decoder: Tran DCX74DV (alternativ ZIMO MX62)
Digitalformat: DCC
Schnittstelle: Ja
Fräsarbeiten: Nein
Mehano G2000

Allgemein

Als notwendiges Werkzeug empfehle ich einen kleinen Schraubendreher (flach), einen kleinen Kreuzschraubendreher, eine gute Pinzette, einen Elektroniklötkolben und Lötzinn. Hilfreich sind doppelseitige Klebepads, wie sie bei Lenz Decodern beiliegen oder von Tesa / 3M gekauft werden können. Außerdem benötigen wir ein kleines Stück Plastik zum Aufkleben des Decoders. Lackdraht (im Elektronikfachhandel erhältlich) eignet sich hier besonders gut zum Anschluss der LED-Gruppen. Es ist für diesen Umbau nicht notwendig, am Metallrahmen zu fräsen oder Leiterbahnen auf der Platine zu unterbrechen.

Außerdem empfehle ich dringendst, den Bericht VOR dem Umbau einmal komplett durchzulesen - dann weiß man über einige Arbeitsschritte schon mal Bescheid. Ich bemühe mich zwar, die Reihenfolge genau einzuhalten, weiß aber auch aus Erfahrung, dass so mancher Schritt erst deutlich wird, wenn der Gesamtzusammenhang klar ist.

Da die Lok mit LED Platinen ausgerüstet ist, können die Lichtfunktionen auch einzeln geschaltet werden. Standardmäßig würden diese immer so leuchten, dass in Fahrtrichtung vorne weiß und hinten rot leuchtet. Gerade an Güterzügen sehen aber Rücklichter an der Lok nicht schön aus. Wem dies egal ist, der kann den einfachen Umbau mit einem Steckdecoder machen. Die einfachere Variante des Umbaus wäre das Entfernen der Analogplatine und das Einsetzen eines Steckdecoders.

Einbau

Die Lok selbst wird zuerst nach Anleitung auseinander genommen. Dazu wird das Chassis nach unten aus dem Lokgehäuse gezogen. Das kostet schon Überwindung, denn allzu leicht lassen sich die sehr schönen Handläufe verbiegen. Zum Vorschein kommt dann die komplett verdrahtete Platine.

Mehano G2000

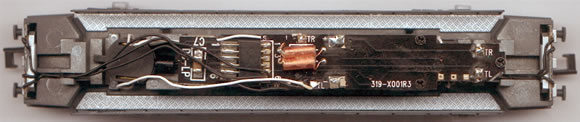

Bild 2: Offene Lok im Originalzustand mit Analog-Platine

Die einfachste Variante des Umbaus ist das Entfernen der Analogplatine und das Einsetzen eines Steckdecoders. Durch diese Variante können die vormals beschriebenen Lichtfunktionen nur gemeinsam geschaltet werden.

Wie gesagt, ich habe mich für die Komplettlösung entschieden - daher wird alles Überflüssige entfernt. Dazu lötet man zuerst die Kabel wie im Bild 3 gezeigt ab. Dies sind die "Track"-Kabel und 3 LED-Kabel der Front. Die Kabel zur hinteren LED-Platine können angelötet bleiben, denn sie werden nicht verändert.

Mehano G2000
Bild 3: Kabel ablöten

Danach die 3 Schrauben, die die Platine halten, lösen. Die Platine wird nun noch durch die Motoranschlüsse gehalten - diese vorsichtig ablöten ohne sie dabei zu sehr zu verbiegen.

Nun sollte die Platine abnehmbar sein. Dabei die hintere LED Platine mit rausziehen. Als nächstes entfernen wir alle Bauteile (Oberseite: Spulen L1/L2, Unterseite Kondensator C1,  Sicherung F1 und Dioden D1/2). Ich habe (nach dem das Bild gemacht wurde) sogar die NEM651 Buchse entfernt - dann können dort später ideal die Anschlüsse erfolgen.

Mehano G2000

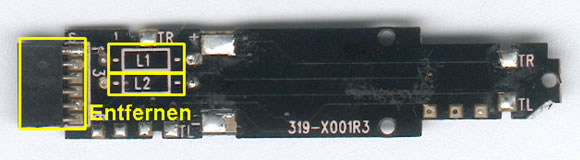

Bild 4: Platinen-Oberseite, Spulen bereits entfernt

Mehano G2000

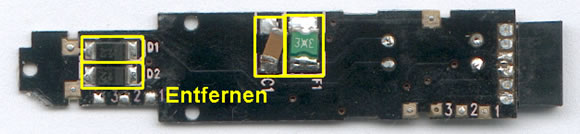

Bild 5: Platinen-Unterseite, noch mit Bauteilen

Mehano G2000Bevor die Platine nun wieder eingebaut wird, sollte von der Front-LED-Gruppe der Anschluss 2 schon wieder von UNTEN an die Platine an Kontaktpunkt 2 gelötet.

Nun kann die Platine wieder angeschraubt werden.

Jetzt empfehle ich den Decoder "vorzubereiten". Die LED-Ausgänge benötigen nur wenig Strom, daher ersetze ich die Decoder-Kabel meist durch Lackdraht. Man muss sich dann aber merken, welcher wo ist. In den weiteren Bildern ist der Draht zu erkennen, die genaue Anschlussbelegung folgt am Ende des Berichtes.
Bild 6: Anschluss des LED Pluspols

Mein erster Versuch, den Decoder auf die bestehende Platine zu kleben, konnte leider nicht bleiben - das Lokgehäuse passte nicht mehr darauf (eventuell geht es mit einem sehr flachem Decoder).

Mehano G2000

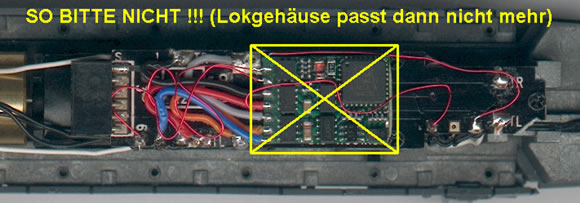

Bild 7: So bitte nicht!

Aufgrund der Bauhöhe habe ich dann im zweiten Anlauf den Decoder weiter nach links, also zur Front hin versetzt. Dazu habe ich ein kleines Stück Plastik auf das Chassis geklebt, auf das dann der Decoder kam. So liegt alles sehr luftig und wird nicht zu eng.

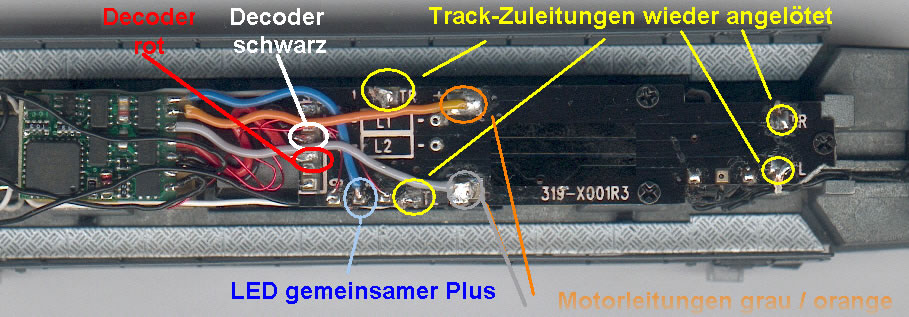

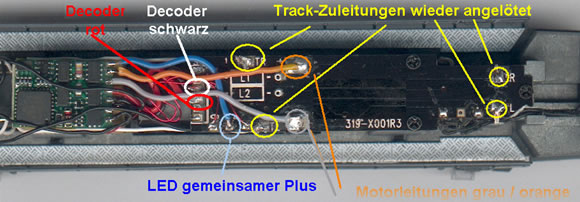

Im Bild 8 sind die Anschlüsse ohne den Erklärungen zur LED Verdrahtung zu sehen. Die Zuleitungen vom "Track" sind bereits alle wieder angelötet (gelbe Schrift).

Die Decoder-Drähte schwarz und rot habe ich an die (abgelötete) Schnittstelle an die Punkte 3 und 4 gelötet - leider etwas schwer zu erkennen. Die Lötpunkte 1/2 und 5/6 der Decoder Schnittstelle bleiben leer. Der blaue Plus-Draht für die LED-Gruppen wurde hier auch schon erläutert. Er kommt an den mittleren Anschluss der 3 LED Anschlüsse von oben (Achtung, nicht zu lange löten, dann geht unten wieder der Draht aus Bild 6 ab...).

Mehano G2000
Bild 8: Anschlüsse (ohne den Erklärungen der LED-Platinen). Bitte klicken für die volle Bildgröße!

Als letztes folgt die LED Verdrahtung. Weiß und Gelb vom Decoder sind ja die Standardausgänge 1 und 2. Zwei zusätzliche Ausgänge 3 und 4 bietet der DCX74DV (V= Vollversion). Bei Verwendung eines ZIMO MX62 müssen die Lichtausgänge 3 und 4 mit Lackdraht angeschlossen werden (kommen normalerweise unbestückt, sind aber voll funktionsfähig).

Da die Funktion F4 nicht beliebig konfiguriert werden kann, habe ich länger an einer Zuordnung getüftelt. Ich meine aber, jetzt eine gute und brauchbare Lösung gefunden zu haben. Die Lichtfunktionen sollten so im Funktion-Mapping eingetragen werden:

Funktionstaste

LED

CV

MX62

DCX74

F0

Richtungsabhängig
weiß und rot

33

3

3

34

12

12

F1

Front weiß

35



1

F2

Heck rot

36



2

F3

Heck weiß

37



4

F4

Front rot

38



1


Dadurch kann im "einfachen" Betrieb mit der üblichen F0 Funktion fahrtrichtungsabhängig die Standard-Lichtfunktion gezeigt werden (jeweils vorn weiß, hinten rot). Für "Sonderfahrten" können aber alle 4 Lichter einzeln geschaltet werden.

Dazu ist die folgende Verdrahtung notwendig:

  • "Licht 1" (oder weiß) kommt an das LED-Kabel 1 von der Front-Platine (weiße LED).
  • "Licht 2" (oder gelb) wird an die Lokplatine Punkt 1 angeschlossen (führt dann zur Heck-LED rot)
  • "Licht 3" (oder grün) wird an die Lokplatine Punkt 3 angeschlossen (führt dann zur Heck LED weiß).
  • "Licht 4" (oder lila) kommt das LED-Kabel 3 von der Front-Platine (rote LED)


Mehano G2000

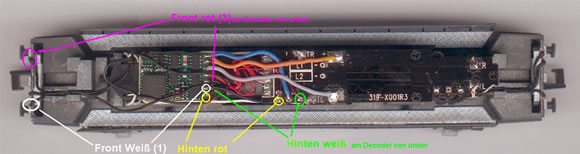

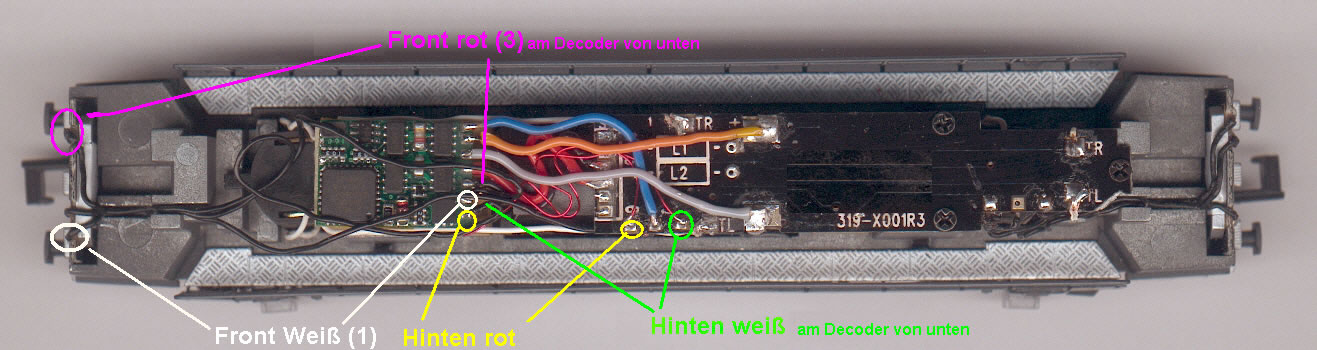

Bild 9 Die LED Verdrahtung. Bitte klicken für die volle Bildgröße!

Nun kann alles wieder eingebaut werden. Dabei darauf achten, dass keine Kabel rechts und links vom Motorblock sind, denn dann passt das Gehäuse nicht ordentlich darauf. Da das Lokgehäuse keine klare Zuordnung für Führerstand 1 und 2 hat, habe ich im Internet nach Vorbildbildern gesucht und gefunden: Führerstand 1 ist an der Seite, an der auch der Decoder sitzt. Erkennbar auch an der höheren Dachform.


Danke an Ralf Landa Noël für die Zusendung.

Zurück zur Decoder-Einbaubeispiele-Übersicht


Das sagen User zu diesem Thema (5 Beiträge):


Am: 02.06.2015 13:24

Zu den aktuellen Hobbytrain Modellen noch ein dringender Hinweis: Die Vorwiderstände der LEDs sind bei den Hobbytrain-Modellen von den Beleuchtungs-Platinen auf die Hauptplatine gewandert. Daher dürfen, wenn man die Beleuchtung auftrennt, die Decoder-Ausgänge keinesfalls mehr direkt mit den Anschlüssen 1 und 3 der Beleuchtungsplatine verbunden werden!
Sofern man mit dem Garantieverlust leben kann, kann man bei zwei der vier Vorwiderstände die Leiterbahn zum Decoder direkt am Widerstand abtrennen und dann das Kabel direkt mit dem nun potentialfreien Pad des Vorwiderstandes verbinden.
Reversibel, aber mechanisch empfindlicher wäre Auslöten von zweien der Widerstände, die man dann auf Seiten der Beleuchtungsplatine so wieder auflötet, dass ein Anschluss frei steht - daran kommt dann jeweils das Kabel zum Decoder.
Viele Grüße,
Torsten

Am: 18.02.2013 21:43

Die ganze Vorgehensweise erscheint in Anbetracht der Tatsache, dass eine Schnittstelle vorhanden ist, mehr als umständlich und unpraktisch.
Bei keiner meiner G2000 musste ich die Entstörmaßnahmen ausbauen, die Loks liefen durch die Bank mit der originalen Bestückung einwandfrei, obwohl die Zimo-Decoder aufgrund ihrer gerade im untersten Geschwindigkeitsbereich sehr feinfühligen Regelung auf Störungen durch falsche Entstörmaßnahmen etwas empfindlicher reagieren (ich habe MX620 und MX621 verbaut).
Einseitige Beleuchtung läßt sich einfach dadurch realisieren, dass Leitung 1 und 3 der LED-Platine (am einfachsten auf der Seite, wo auch die Steckschnittstelle sitzt) abgelötet und direkt an die zusätzlichen Funktionsausgänge des Decoders angelötet werden.
Natürlich wird dann die Beleuchtung nicht aus dem Decoder gepuffert, dazu müßte man jeweils noch Pin 2 ablöten und mit Decoderplus verbinden, aber selbst das ließe sich noch wesentlich unaufwendiger erreichen als der hier beschriebene Umbau...

Von: RalliHH
Am: 01.01.2009 18:38

Hallo noch mal,
nun habe ich auch die Daten für ZIMO Decoder entdeckt, damit der obige Bericht vollständig ist:
CV 33 =1, CV 34=12, CV35=1, CV36=2, CV37=128, CV38=1
Frohes neues Jahr,
Ralli

Von: RalliHH
Am: 17.10.2008 18:39

Danke Christian für den Tipp,
klar, wenn mann extra Decoder bestellt, ist einiges leichter und ist bestimmt auch für einige Leute ratsam. Dieser Umbaubericht stellt eben "den Standard" ohne Sonderteile vor.
Es freut mich aber, dass Kommentare wie Deiner dieses Forum beleben und damit bereichern. Ich sehe das bestimmt nicht als Kritik, also keine Entschuldigungen nötig.
Übrigens noch ein Hinweis zu den ZIMO-Werten: Erst nach dem Einsenden an Ismael stellte ich fest, dass es bei Zimo-Decodern gar nicht so einfach geht, da F3 und F4 leider anders angesteuert werden müssen.
Wer hier noch was zu weiß, gibt bitte gerne ein Update dazu.
Lieben Gruß,
RalliHH

Am: 17.10.2008 14:10

Hallo,
interessanter Umbaubericht! ich habe meine G2000 WLE auch so ähnlich digitalisiert.
ich hatte mir bei Arnold Hübsch eine art sonderanfertigung Decoder bestellt, einen DCX74 mit vier Funktionsausgängen und normaler schnittstelle.
Die beiden zusätzlichen Funktionsausgänge hatte er mir per kabel herausgeführt.
Damit brauch der neue Decoder nur eingesteckt werden und die beiden extra anschlüsse an die roten LEDs angeschlossen werden.
Bitte nicht als Kritik, sonder als Alternative ansehen ;-)
Weiterhin viel Spaß beim basteln!
Mfg
Christian W.
