Minitrix E-Lok DB E10 - alte Ausführung ohne Schnittstelle

Anzeige:

Überblick

Allgemein

Der Einbau des Kühn N025 Lokdecoders bei der Minitrix E 10 1309 (Art.Nr. 2931) mit dem metallenem Gehäuse ist eine einfache Angelegenheit. Er ist in der Dacherhöhung gut unterzubringen. Es sind keinerlei Fräsarbeiten notwendig und die Sache ist, wenn alles gut geht, inklusive Überprüfung in einer Stunde erledigt.

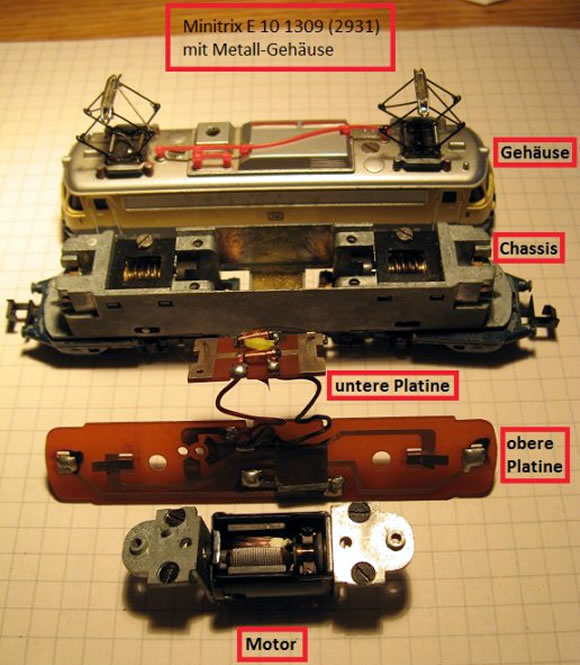

Im ersten Bild sieht man die Einzelteile der E 10 1309. Änderungen werden aber nur auf den beiden Platinen vorgenommen.

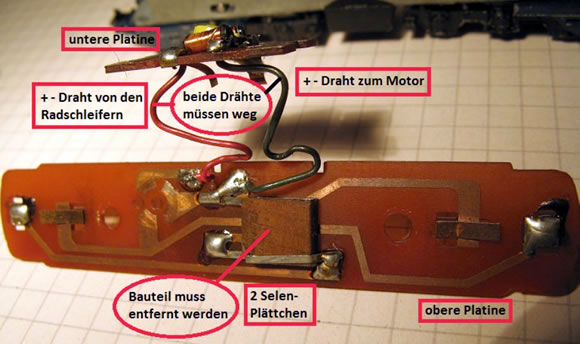

Auf der oberen Leiterplatte werden die beiden Drähte sowie das Teil mit den zwei integrierten Selenplättchen für die Lampen entfernt.

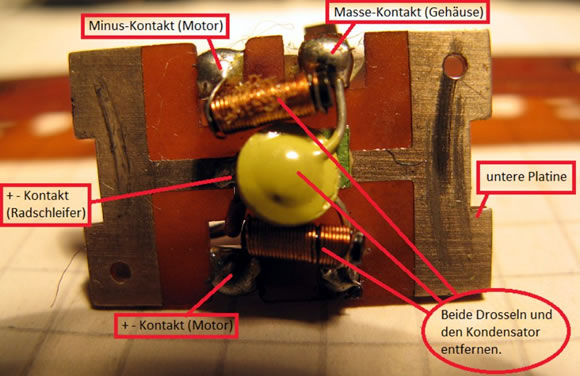

Nun zu der kleineren, unteren Platine: Hier werden die Drosseln und der Kondensator abgelötet. Die Drosseln können auch eingebaut bleiben, soferne es mit dem eingebauten Decoder dann keine Probleme gibt.

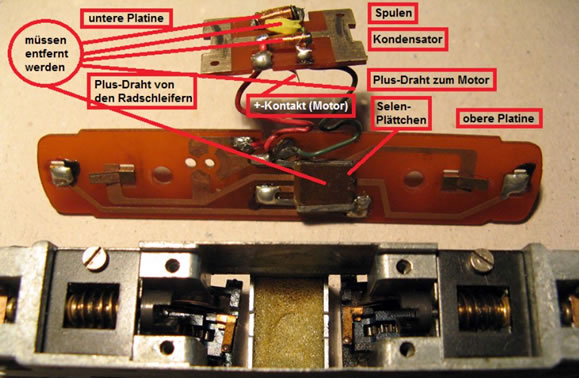

Nachstehend werden noch einmal die beiden Platinen und ihre Verbindungen im Original-Zustand gezeigt.

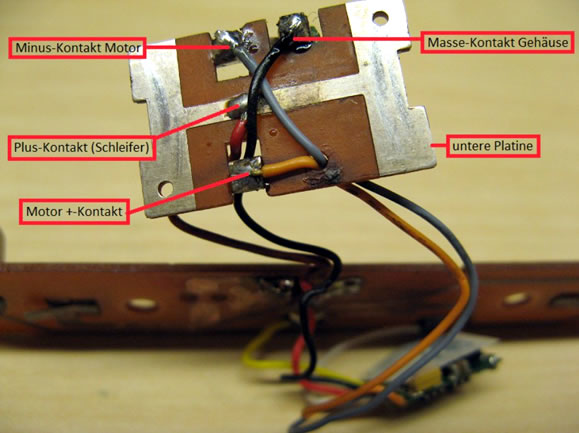

Die einzelnen Drähte des Decoders werden auf der kleinen Leiterplatte angelötet.

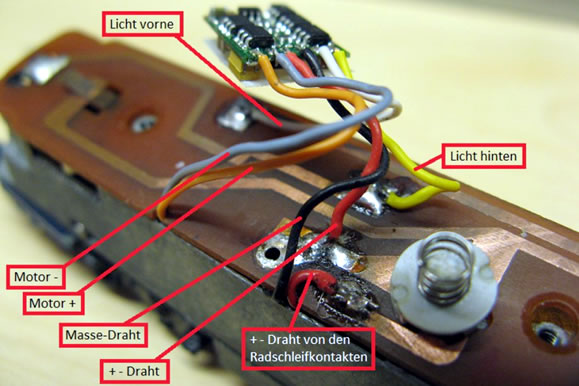

Im nächsten Bild ist zu erkennen, wo und wie die einzelnen Drähte von der unteren Platine hochgeführt werden. Außerdem sind die Lötpunkte für die Anschlüsse des Decoders ersichtlich.

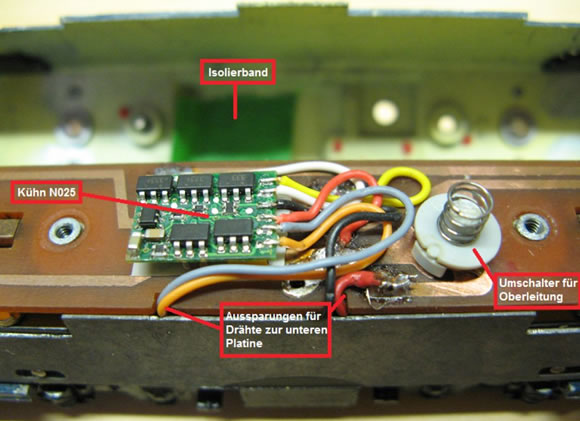

Auf dem letzten Bild ist zu sehen, wo der Decoder - meiner Meinung nach - mit Hilfe eines doppelseitigen Klebebandes, am Besten zu platzieren ist. Zu beachten ist, dass im Gehäuse ein Isolierband angebracht werden sollte, um eventuelle Berührungen mit dem Metallgehäuse zu vermeiden. Der Umschalter für die Oberleitung sollte freigängig bleiben.




Danke an Siegfried Bauer für die Zusendung.
