Minitrix Silberling-Steuerwagen

Überblick

Decoder:	Tran DCX 32D, CT Electronik
Digitalformat:	DCC
Schnittstelle:	Nein
Fräsarbeiten:	Nein

Allgemein

Das Dach lässt sich durch leichtes Unterfahren mit dem Fingernagel abheben. Die Beleuchtung ist mittels zweier Glühlampen realisiert. Die Stromabnahme erfolgt über zwei Kabel, wobei eines (rot) über die Inneneinrichtung geführt wird. Da auch die Inneneinrichtung in rot gehalten ist, fällt das Kabel kaum auf, zumal es durch ein paar Löcher in der Inneneinrichtung gehalten wird.

Digitalisierung

Zunächst löten wir die beiden Dioden vom roten Kabel ab, dann das gelbe und das graue Kabel von der Lampenhalterung (diese sollte zunächst vorsichtig nach oben entnommen werden, damit man außerhalb des Wagens löten kann). Das rote Kabel wird am anderen Ende abgelötet und dann aus dem Wagen entfernt.

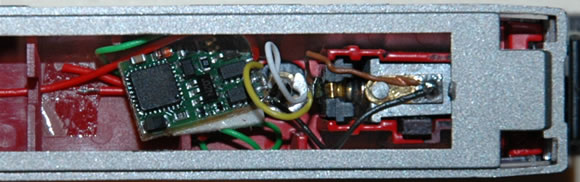

Vom Decoder werden nur das schwarze, rote, gelbe und das weiße Kabel benötigt. Blau, Lila und Grün können wir ablöten. WICHTIG: Wer eine Innenbeleuchtung einbauen will, sollte diese am grünen Kabel anschließen, da sie so schaltbar ist und zum anderen der Decoder programmier- und auslesbar bleibt. Da ich später mal eine Innenbeleuchtung einbauen will, habe ich das grüne Kabel darangelassen und unterhalb des Decoders verstaut (siehe Bild).

Die obere Birne im Lampensockel stellt das rote Schlusslicht dar, die untere das weiße Spitzenlicht bei geschobenem Zug. Entsprechend löten wir oben das gelbe Kabel und unten das weiße an. Wer als "Vorwärtsfahrt" des Steuerwagens lieber das rote Licht haben möchte, muss es natürlich umgekehrt anschließen. Über die CV33 und 34 kann man das aber auch noch später umprogrammieren, wenn man die Reihenfolge vertauscht oder sich später umentschließt. Als letztes löten wir das schwarze Kabel noch an der Lampenmasse an, wo auch das werkseitig verlegte braune Kabel endet. Kurzer Funktionstest und fertig ist der Decodereinbau!

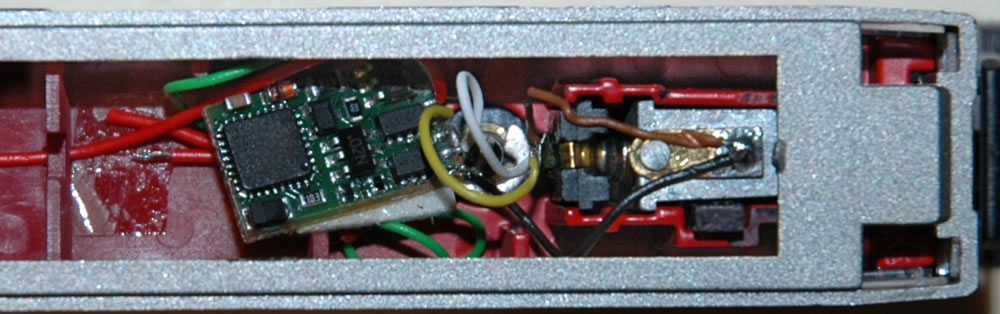

silberling steuerwagen

Danke an Andreas Pothe für die Zusendung.
