Minitrix Diesellolokomotive DB V 60, BR 260
Überblick
Decoder: | Uhlenbrock 73500 |
Digitalformat: | DCC |
Schnittstelle: | Nein |
Fräsarbeiten: | Nein |
Allgemein
Bei der Einbaubeschreibung handelt es sich um ein Modell der V60 ohne Digitalschnittstelle. Es sind keine Fräs- oder Sägearbeiten notwendig. Der Decoder wird anstelle der kleinen Platine im Gehäuse untergebracht. Die aktuellen Modelle der V60 haben bereits eine DigitalschnittstelleVorbereitung
Das Gehäuse wird an den vier Eckpunkten ausgeklinkt.
Die Platine (das Entstörglied) wird mittels Schraube und Entlöten vom Motor entfernt.
Einbau
Am Decoder die beiden Litzen für den Beleuchtungsanschluss entfernen (gelb/weiß).
Die vier Litzen für den Motoranschluss müssen ebenfalls entfernt und wieder angelötet werden.
Dabei muss die Richtung der Litzen um 180 Grad verändert werden, so dass die Kabel direkt über die

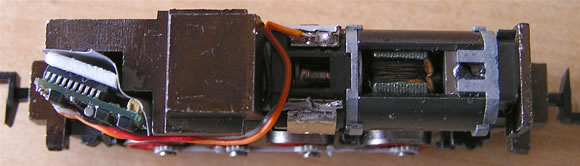

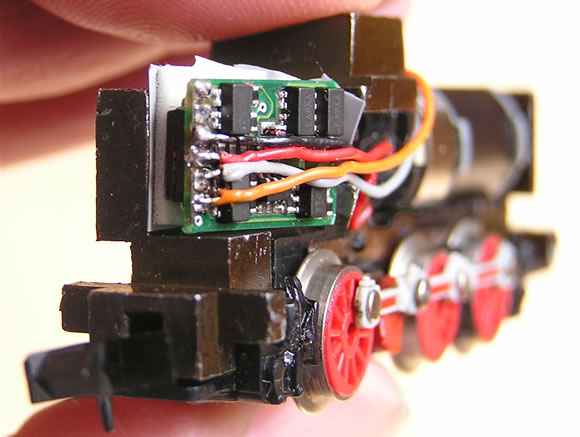

Platine verlaufen (siehe Fotos).
Den Decoder quer mittels Klebepad in den Gehäuseauschnitt einpassen.
Die Motoranschlüsse isolieren - dazu links einen Klebestreifen zwischen Motoranschluss und
Feder schieben. Auf der rechten Seite können gegebenenfalls die Original-Lötpunkte für Schleifer und
Motor übernommen werden.
Die Decoderkabel werden folgend angelötet: Rot (In Fahrrichtung) rechts, schwarz links;
Grau am Motor rechts; Orange am Motor links. Das schwarze und orange Kabel entsprechend
dem zur Verfügung stehenden Spalten über den Motor führen.
Achtung: Es gibt sehr wenig Spielraum in der Breite zum Löten.
Die Lötpunkte z.B. oben am Motor und unten an den am Kunststoffrahmen liegenden Teilen der
Schleifer anbringen, um eine minimale Breite zu erreichen. An den Schleifern "schnell" löten um den
Kunststoff nicht zu beschädigen und/oder die Kunststoffschweißpunkte der Schleifer zu lösen.
Danke an Wolfgang Kühnel für die Zusendung.
Zurück zur Decoder-Einbaubeispiele-Übersicht
