Minitrix DB VT 610 Pendolino

Anzeige:

Überblick

Decoder: CT-Elektronik Tran DCX74N + DCX31
Digitalformat: DCC
Schnittstelle: Ja
Fräsarbeiten: Nein

Einbau Motorwagen

Wir beginnen mit dem Motorwagen. Eine Schnittstelle nach NEM 651 ist vorhanden.

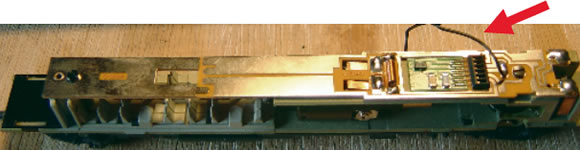

Damit wir die Analog-Platine entfernen können, muss nur der Draht zur Seite "geschoben" werden.


Nachdem die Analog-Platine entfernt wurde, wird der Decoder Tran DCX 74N "auf dem Bauch liegend" einfach eingesteckt. Fertig ist der Motorwagen.

Hinweis: Die zweite Bauserie des DCX 74 (erkennbar daran, dass er keine runden Bauteile enthält) muss mit der Bauteilseite nach oben gesteckt werden. Dies gilt auch für alle anderen derzeit am Markt befindlichen Deocder mit NEM 651-Steckern.



Einbau Steuerwagen

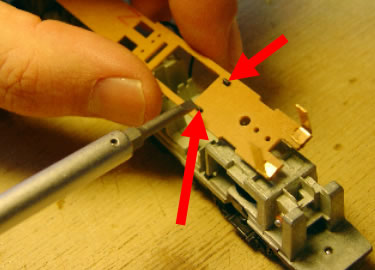

Auch hier wird zuerst die Analog-Platine entfernt und die zwei Schrauben der Haupt-Platine werden gel öst.

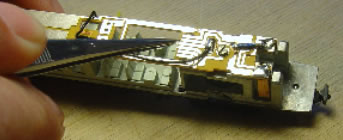

Anschließend wird die Hauptplatine gedreht und der NEM-Schacht durch geringen Druck entfernt.


Nun wird die Hauptplatine wieder angeschraubt und das schwarze Kabel wird zur Seite "geschoben".

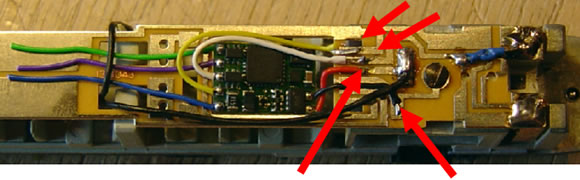

So, nun muss nur noch der Funktionsdecoder Tran DCX 31 verkabelt und eingelötet werden. Grün, lila und blau wird nicht benötigt, wird aber nicht vollständig abgeschnitten, falls noch eine Innenbeleuchtung erfolgen soll!


Den beiden Decodern anschließend die gleiche Lokadresse geben und fertig ist der Umbau.

Danke an Markus Ohlinger für die Zusendung.

Zurück zur Decoder-Einbaubeispiele-Übersicht


Das sagen User zu diesem Thema (2 Beiträge):


Von: Ralph Moser
Am: 14.11.2018 16:54

Hat jemand schon einmal einen Dekoder in einen Pendolino mit Innenbeleuchtung eingebaut? Ich möchte diese nun nachrüsten und habe festgestellt, dass die beiden Lötpunkte für die Glühlampe mit den Motoranschlüssen des Dekoders verbunden sind. Somit brennt das Licht nur, wenn der Zug fährt (wie bei analogen Zügen). Meine Idee ist, die Leiterbahnen zu den Motoranschlüssen durchzutrennen und diese dann mit den Gleisanschlüssen zu verbinden. Dann benötigt man aber auch Glühlampen, die bis zu 22V ausgelegt sind.

Von: Selcuk Aru
Am: 25.08.2004 08:38

Ich habe gestern abend mein Pendolino ebenfalls auf Digital umgebaut. Da der Decoder von CT DCX 74N nicht in der vorgesehen Schnittstelle optimal befestigt werden konnte, habe ich die Schnittstelle modifiziert und einen Decoder von Uhlenbrock (73500) angelötet. Einfacher wäre natürlich die Variante mit der Schnittstelle gewesen.


User-Bericht hinzufügen
