Überblick
|
 |
Einbau

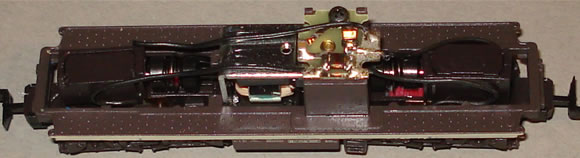

Bei der Verschubdiesellok ist nur im Führerhaus Platz für einen Decoder, der von der Grundfläche allerdigns nicht zu groß sein darf - der Viessmann 5242 (baugleich Kühn N025) passt hier genau. Die Höhe des Decoders ist hingegen kein großes Kriterium. Durch Abziehen der äußeren Rangiertritten (zuvor müssen die Griffstangen entfernt werden, soferne sie montiert sind) kann das gesamte Gehäuse abgenommen werden. So sieht die Lokomotive dann aus:
Die Platine wird abgenommen und alle Bauteile werden abgelötet. Laut der nachstehenden Beschriftung wird anschließend der Decoder angeschlossen. Bei der roten Markierung muss sichergestellt sein, dass die Leiterbahn unterbrochen ist. Der Anschluss des zweiten Motorpols erfolgt über die Schraube und über das Chassis.

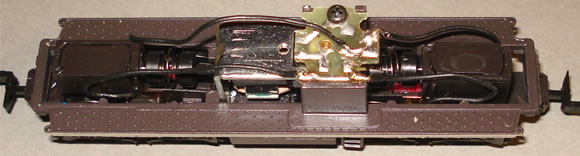

Die Platine wird wieder auf das Chassis aufgeschraubt und die von den Drehgestellenkommenden Anschlusskabeln angelötet.

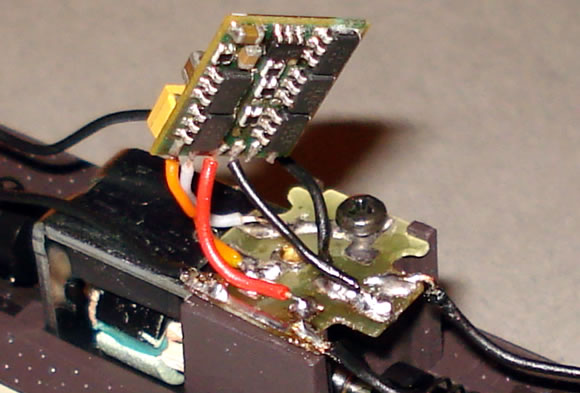

Die beiden Kabeln für das Licht werden direkt am Decoder abgeschnitten, da die Lok keine Beleuchtung hat. Die anderen vier Kabeln werden entsprechend gekürzt und an der Platine gelötet.

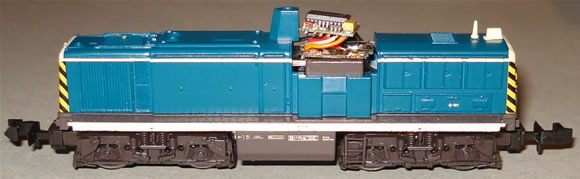

Das Führerhaus wird vom Gehäuse durch leichtes Spreitzen abgenommen. Danach kann das Gehäuse wieder aufgesetzt werden und der Decoder wird genau über der Platine platziert.

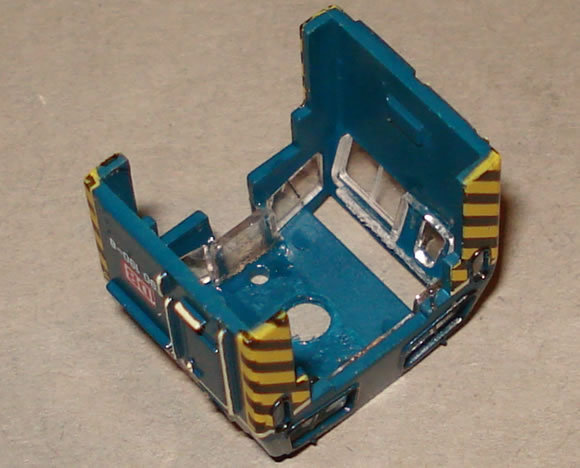

Die Stege der Fensterglaseinsätze laufen quer durch das Führerhaus - genau dort, wo nun der Decoder sitzt. Daher müssen diese Stege entfernt werden. Die Fenstereinsätze werden anschließend einzeln mit etwas Plastikkleber angeklebt. Bei Verwendung eines sehr dünnen Decoder ginge es sich möglicherweise auch ohne dem Entfernen der Stege aus.
Im nächsten Bild sieht man die nun einzeln eingesetzten und festgeklebten Fenster.
Nun kann das Führerhaus wieder aufgesetzt werden.
Der Decoder ist nach dem Einbau durch die Seitenfenster sichtbar - dafür gibt es keinerlei Fräsarbeiten und im Betrieb sind die Kabel bei weitem nicht so stark sichtbar wie auf dem mit Blitzlicht erstellten Foto.
Zurück zur Decoder-Einbaubeispiele-Übersicht
Das sagen User zu diesem Thema (3 Beiträge):
Von: Sascha Kamrau
Am: 09.12.2021 21:55
Vielen Dank auch von meiner Seite für den super Bericht !
Ich hatte mir die Lok auch vorher angesehen und mir Gedanken um die Isolation des Motors gemacht.
Das es dann am Ende so einfach geht .... ich wäre selbst nicht drauf gekommen, auch wenn ich schon die ein oder andere Lok umgebaut habe.
Ich habe einen Kühn N45 eingebaut - es passt alles ohne Probleme und die Lok hat hervorragende Fahreigenschaften.
Nochmals vielen Dank und schöne Feiertage
Gruß aus Dortmund
Ich hatte mir die Lok auch vorher angesehen und mir Gedanken um die Isolation des Motors gemacht.
Das es dann am Ende so einfach geht .... ich wäre selbst nicht drauf gekommen, auch wenn ich schon die ein oder andere Lok umgebaut habe.
Ich habe einen Kühn N45 eingebaut - es passt alles ohne Probleme und die Lok hat hervorragende Fahreigenschaften.
Nochmals vielen Dank und schöne Feiertage
Gruß aus Dortmund
Von: Manfred Merz
Am: 25.12.2013 09:29
Hallo zusammen,
zunächst meinen herzlichen Dank für den Umbaubericht!
Habe meine V90 heute ebenfalls digitalisiert, es wurde ein Lenz Silver mini+ verbaut. Habe die Linsenkopfschraube gegen eine Senkkopfschraube ersetzt, das schaft etwas mehr "Luft" in der Höhe. Die Stege der Fenstereinsätze musste ich nicht entfernen, das Gehäuse passte auch so wieder.
Ohne diesen Beitrag hätte ich vermutlich mit viel Aufwand versucht, den Motoranschluß vom Chassis zu isolieren, was völlig unnötig gewesen wäre.
Vielen Dank für den pfiffigen Hinweis!
Vielen Dank und viele Grüße,
Manfred Merz
zunächst meinen herzlichen Dank für den Umbaubericht!
Habe meine V90 heute ebenfalls digitalisiert, es wurde ein Lenz Silver mini+ verbaut. Habe die Linsenkopfschraube gegen eine Senkkopfschraube ersetzt, das schaft etwas mehr "Luft" in der Höhe. Die Stege der Fenstereinsätze musste ich nicht entfernen, das Gehäuse passte auch so wieder.
Ohne diesen Beitrag hätte ich vermutlich mit viel Aufwand versucht, den Motoranschluß vom Chassis zu isolieren, was völlig unnötig gewesen wäre.
Vielen Dank für den pfiffigen Hinweis!
Vielen Dank und viele Grüße,
Manfred Merz
Von: kaische
Am: 21.06.2008 18:29
Vielen Dank für diese tolle Umbauanleitung. Ich habe allerdings einen Uhlenbrock 73500 Decoder eingebaut. Diesen habe ich quer zur Fahrtrichtung im Führerhaus untergebracht.
