Verbesserung/Optimierung des Wiking Magirus 3-Achs-Muldenkippers

Ein Bericht von Hans-Werner Stahl.

Anzeige:
WAWIKO

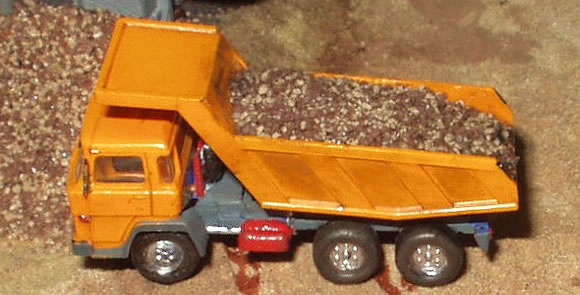

Für meine verschiedenen Baustellen auf meiner Modellbahn bzw. meinen Dioramen benötigte ich entsprechende Baufahrzeuge und LKW´s der Zeitepoche 1965 - 1975. Da passt der Wiking Magirus und der Mercedes 3-Achs-Muldenkipper prima dazu.

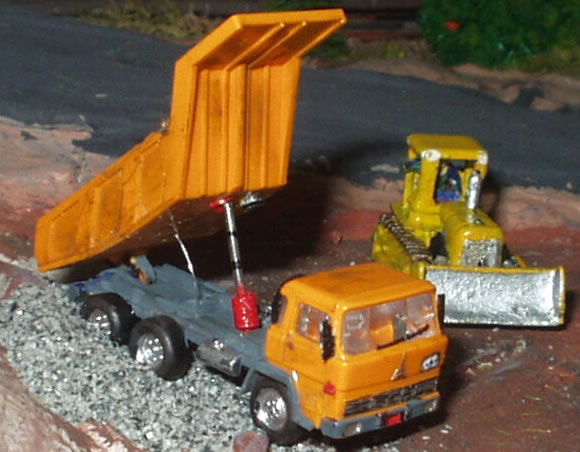

Allerdings entsprechen die Original Wiking Fahrzeuge nicht meinen Vorstellungen. Daher habe ich den Magirus Muldenkipper entsprechend meinen Vorstellungen optimiert. Als erstes wurde die Kippvorrichtung mittels eines feinen Gelenkes richtig justiert, da kann keine Kippmulde mehr abgehen. Einen Kippstempel mit Hydraulik gehört auch dazu. Einen separaten Rahmen aus Profilen habe ich dem LKW für den harten Baustelleneinsatz spendiert.

Den Auspuff habe ich, ausgehend unter der Fahrerkabine, bis hinter die Luftdruckbehälter verlegt. Von dort führt der Auspuff über eine spezielle Verbindung, die sich beim Kippen von der Mulde löst, in die Kippmulde und der Abgasaustritt erfolgt dann auf beiden hinteren Seiten der Mulde über jeweils 2 feinen Öffnungen. Diese Ausführung war damals so gängig - die heißen Abgase sollten ein Anfrieren des Kippgutes verhindern. Ein Ersatzrad musste auch hinter die Fahrerhütte angebaut werden. Abschließend erhielt der LKW noch Gehrmann-Außenspiegel und eine Alterung.
