Novalis - 04.10.16 19:20
Hallo ihr lieben Mitleidenden .png)
,
ich habe bisher noch nicht viel geschrieben, weil ich erst am Anfang des Neubaues meiner nächsten Anlage bin. Trotzdem oder gerade deswegen stellt sich mir folgende Frage, Erklärung dazu vorher. Google ist dazu ausnahmesweise mal nicht mein Kumpel....png)
Und öm... k.A. ob das hier in Rubrik Vorbild oder Gelände gehört... :)
Ich bin überhaupt kein Freund von geradeaus --> 90° --> geradeaus --> 90° (im sichtbaren Bereich). Deswegen baue ich neu konsequent mit Flexgleisen. Ich möchte als kleines "Prunkstück" vorne auf der Anlage einen schön leicht geschwungenen Durchgangsbahnhof bauen. Die Bahnsteige zwischen 1+2 und 3.4 baue ich mir selber, ob das so klappt wie ich mir das vorstelle, ich habe noch keine Ahnung... (s. Bild)
Aber... auch hier, wie im Vorbild, ich wohne in Franken, da ist es arg hügelig, und auch unser Schwabacher Bahnhof ist da nicht absolut eben - zumindest was die Ausfahrtgleise angeht, da ist teilweise ein halber Meter Unterschied (hab leider kein Bild davon...). Unabhängig von leichter Überhöhung der Gleisen durch die leichte Kurve... --> Meine Frage, s. weiteres Bild:
Kann es in der Realität vorkommen, dass IM BAHNSTEIGSBEREICH zwei nebeneinander liegende Gleise mit Bahnsteig dazwischen auf so unterschiedlicher Höhe liegen, dass ein Bahnsteig auf der einen Seite die EBO erfüllt, auf der anderen Seite nicht (https://de.wikipedia.org/wiki/Bahnsteighöhe)?
Oder besser: kann ein Bahnsteig axial schräg sein? (alleine wegen der Wegrollgefahr von Gegenständen auf Räder kann das aber eigentlich nicht sein...).
Wie in der Zeichnung (nicht massstabsgerecht), Gleis links liegt tiefer als Gleis rechts, unten würde das linke Gleis bzw. dessen Bahnsteighöhe die EBO verletzen, weil Bahnsteig zu hoch... Kann ein Bahnsteig einfach "schräg" sein oder sind quer liegende Stufen erlaubt, s. mitte und oben?
Mir gehts nicht um den (Mehr-)Aufwand, sondern nur darum, ob das in der Realität überhaupt vorkommen kann - oder dass Gleise maximal so unterschiedlich hoch/tief sein können, dass die Toleranz innerhalb der EBO liegt...
*kopfkratz*
Lieber Gruß
Wolf
Die von Novalis zu diesem Beitrag angefügten Bilder können nur von registrierten Usern gesehen werden - Login
,ich habe bisher noch nicht viel geschrieben, weil ich erst am Anfang des Neubaues meiner nächsten Anlage bin. Trotzdem oder gerade deswegen stellt sich mir folgende Frage, Erklärung dazu vorher. Google ist dazu ausnahmesweise mal nicht mein Kumpel...
Und öm... k.A. ob das hier in Rubrik Vorbild oder Gelände gehört... :)Ich bin überhaupt kein Freund von geradeaus --> 90° --> geradeaus --> 90° (im sichtbaren Bereich). Deswegen baue ich neu konsequent mit Flexgleisen. Ich möchte als kleines "Prunkstück" vorne auf der Anlage einen schön leicht geschwungenen Durchgangsbahnhof bauen. Die Bahnsteige zwischen 1+2 und 3.4 baue ich mir selber, ob das so klappt wie ich mir das vorstelle, ich habe noch keine Ahnung...
(s. Bild)Aber... auch hier, wie im Vorbild, ich wohne in Franken, da ist es arg hügelig, und auch unser Schwabacher Bahnhof ist da nicht absolut eben - zumindest was die Ausfahrtgleise angeht, da ist teilweise ein halber Meter Unterschied (hab leider kein Bild davon...). Unabhängig von leichter Überhöhung der Gleisen durch die leichte Kurve... --> Meine Frage, s. weiteres Bild:
Kann es in der Realität vorkommen, dass IM BAHNSTEIGSBEREICH zwei nebeneinander liegende Gleise mit Bahnsteig dazwischen auf so unterschiedlicher Höhe liegen, dass ein Bahnsteig auf der einen Seite die EBO erfüllt, auf der anderen Seite nicht (https://de.wikipedia.org/wiki/Bahnsteighöhe)?
Oder besser: kann ein Bahnsteig axial schräg sein? (alleine wegen der Wegrollgefahr von Gegenständen auf Räder kann das aber eigentlich nicht sein...).
Wie in der Zeichnung (nicht massstabsgerecht), Gleis links liegt tiefer als Gleis rechts, unten würde das linke Gleis bzw. dessen Bahnsteighöhe die EBO verletzen, weil Bahnsteig zu hoch... Kann ein Bahnsteig einfach "schräg" sein oder sind quer liegende Stufen erlaubt, s. mitte und oben?
Mir gehts nicht um den (Mehr-)Aufwand, sondern nur darum, ob das in der Realität überhaupt vorkommen kann - oder dass Gleise maximal so unterschiedlich hoch/tief sein können, dass die Toleranz innerhalb der EBO liegt...
*kopfkratz*
Lieber Gruß
Wolf
Die von Novalis zu diesem Beitrag angefügten Bilder können nur von registrierten Usern gesehen werden - Login
Hallo,
ich kenne solche Bahnsteige in kleineren Bahnhöfen, in denen nur eine Gleisrichtung dem Personenverkehr dient: da ist also der Bahnsteig Gleis 2 an einer Seite auf Ein- Ausstiegshöhe, auf der anderen Seite (hin zu Gleis 1) flach auf Schienenniveau. Wobei dann Gleis 1 auf der Bahnhofsseite wieder höher ist. Das alles aber noch VOR dem Umbau auf moderne hohe Bahnsteige.
Übrigens, sie dienen auch nur dem Regionalverkehr!
VG
Christian
Die von ecmodell zu diesem Beitrag angefügten Bilder können nur von registrierten Usern gesehen werden - Login
ich kenne solche Bahnsteige in kleineren Bahnhöfen, in denen nur eine Gleisrichtung dem Personenverkehr dient: da ist also der Bahnsteig Gleis 2 an einer Seite auf Ein- Ausstiegshöhe, auf der anderen Seite (hin zu Gleis 1) flach auf Schienenniveau. Wobei dann Gleis 1 auf der Bahnhofsseite wieder höher ist. Das alles aber noch VOR dem Umbau auf moderne hohe Bahnsteige.
Übrigens, sie dienen auch nur dem Regionalverkehr!
VG
Christian
Die von ecmodell zu diesem Beitrag angefügten Bilder können nur von registrierten Usern gesehen werden - Login
Hallo Christian,
schönes Bild, lieben Dank.
Hinzufügen sollte ich noch... dass der geplante Bahnhof bzw. die Anlage eher in Ep II / IIIa... angesiedelt ist... öm, und da gab es noch keine EBO...
Trotzdem, augengefällig sollte es schon aussehen...
LG, Wolf
schönes Bild, lieben Dank.
Hinzufügen sollte ich noch... dass der geplante Bahnhof bzw. die Anlage eher in Ep II / IIIa... angesiedelt ist... öm, und da gab es noch keine EBO...
Trotzdem, augengefällig sollte es schon aussehen...
LG, Wolf

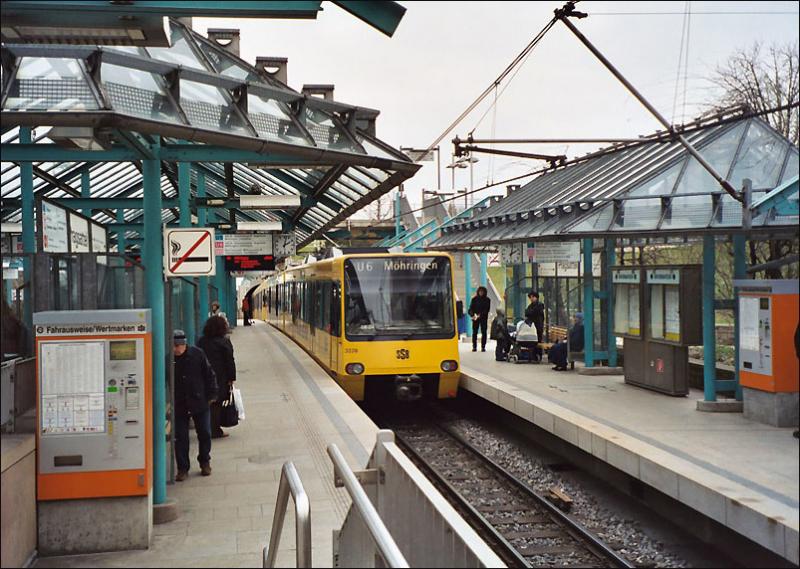

hier ein Beispiel der SBB am Stuttgarter Pragsattel. Der Mittelbahnsteig gabelt sich in verschiedene höhen (siehe links am Fahrkartenautomat)
