Kato Class 66

Anzeige:


Überblick

Decoder: Tran DCX74D/N
Digitalformat: DCC
Schnittstelle: Ja
Fräsarbeiten: Nein

Einbau

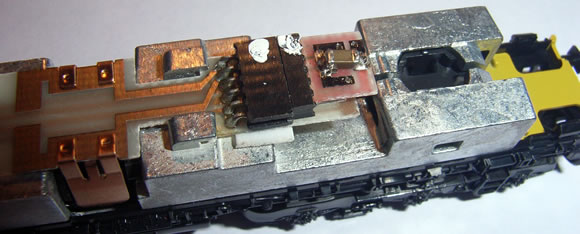

Zunächst wird das Gehäuse entsprechend der Betriebsanleitung abgehoben. Die Rastnasen sitzen sehr weit vorn bzw. hinten. Hat man das Lokgehäuse abgenommen, so ergibt sich nachfolgendes Bild mit der Analogplatine.

class66

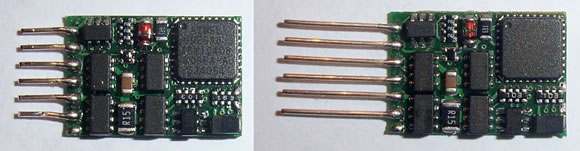

Nun werden die Drähte des Decoders auf ca. 3 mm gekürzt.

class66

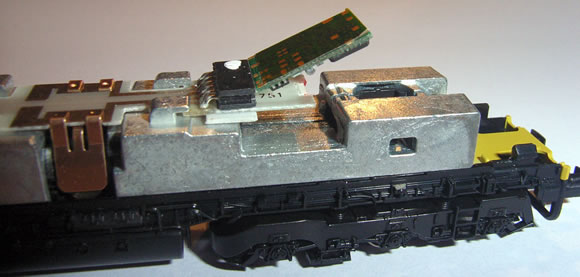

Der Tran-Decoder wird mit der Bestückungsseite nach unten eingesteckt und stark nach oben gebogen. Dies geschieht, da unter dem Decoder die LED für die Stirnbeleuchtung sitzt.

class66

Das Lokgehäuse wird zunächst hinten auf das Chassis gesteckt und dann erst vorn, damit der hintere Lichtleiter unter den Decoder gelangt. Biegt man den Decoder nicht nach oben und setzt das Lokgehäuse nicht von hinten auf, so leuchtet das hintere obere Licht der Stirnbeleuchtung deutlich schwächer, was ja nicht sein muss.

Danke an Werner Pläging für die Zusendung.

Zurück zur Decoder-Einbaubeispiele-Übersicht

Das sagen User zu diesem Thema (die letzten 5 Beiträge, 7 Beiträge insgesamt):


Am: 24.04.2018 18:15

Hallo Digitalfahrer,
ich habe mittlerweile den Decoder gegen einen PD05A-1 getauscht. Aufrund seiner sehr kurzen Bauform passt er viel besser als jeder andere Decoder.
Grüße - Werner P

Von: spurn60
Am: 05.07.2009 18:25

Habe soeben einen Uhlenbrock 73410 eingebaut. Die Steckstifte um ca. 3mm gekürzt. Wie im Vorbericht die Pins am Decoder leicht angewinkelt und eingesteckt. Keine anderen Einstellungen ausser der Adresse am Decoder geändert. Nichts entlötet und die Lok läuft tadellos. Nur ein bisschen aufpassen beim aufsetzen des Gehäuses.
Claus

Am: 20.04.2009 00:34

Hallo,
habe den MX620N (Ausführung mit Stecker nach NEM 651) nicht rein bekommen, ist ein Hauch zu lang und stößt an die erste Befestigung des Lichtleiters ans Dach. Allerdings wollte ich die Kontakte nicht kürzen wie beschrieben, dann hätte es
evtl. geklappt. Aber ich habe einfach den MX620F genommen (Ausführung mit Stecker an hochflexibler Litze), den Decoder mit doppelseitigem Klebeband in der Mitte der Lok befestigt, die Kabel mit Isolierband ein bisschen fixiert, so ging's prima.
Thomas

Von: Stefan
Am: 27.04.2008 23:42

Ja, hab ich auch gemacht, in Ermangelung eines Decoders mit NEM 651 Schnittstelle... Geht auch, ist auch besser, wegen dem Stirnlicht...

Von: Markus
Am: 28.06.2007 14:12

Wäre nicht auch ein Decoder mit Kabelbaum möglich, dessen Platine man quer in die Aussparung unter der Lok-Platine schiebt?
